  1.
　　　
    シフトノブを交換するだけとはいえ、
    AT車はO/Dスイッチの配線などがあるため
    （あと、自分の場合はシフトブーツの取り付けも）、
    コンソールボックスを外すことから
    取り掛からなければいけません。
　　　

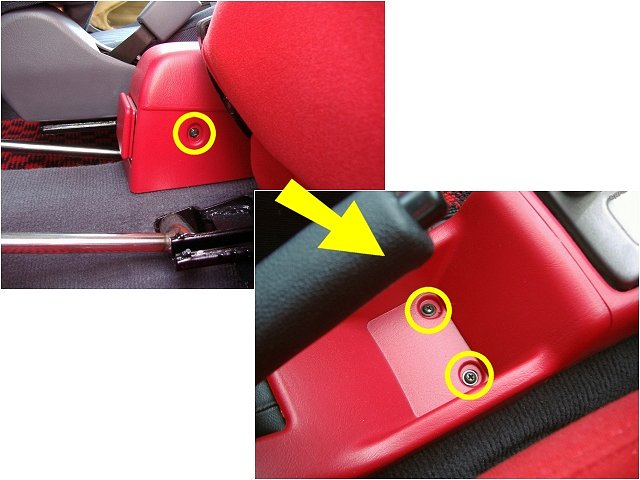

    まず、運転席を前にスライドさせて、
    黄色丸のネジを外します（助手席側も同様）。
　　　
    続いて、シフトノブとハンドブレーキの間にある
    ポケット（？）のとこのネジを外します。これで
    コンソールボックスの後ろ半分が外せるようになります。
　　　
　　　
　　　　　　
クリックで拡大表示
  2.
　　　

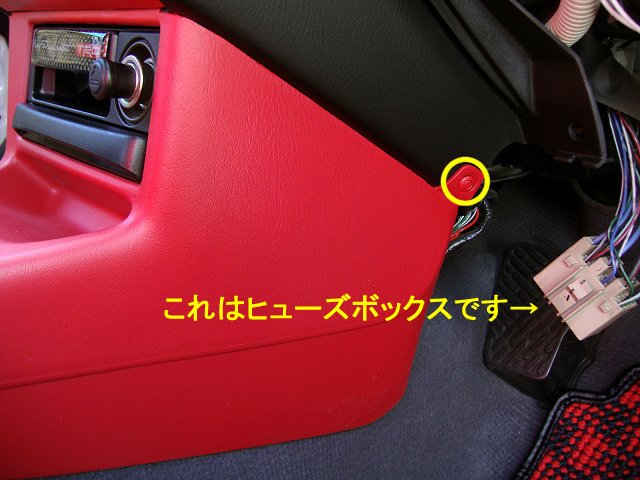

    コンソールボックスの前半分は、黄色丸のここのネジを
    外すだけです。ただ、ここからはちょっと苦労します。
    作業に一生懸命になっちゃって、写真がなくて申し訳
    ないんですが、まず、シガーソケットにつながっている
    カプラーを外します（配線が短いので外しにくいです）。
    オーディオパネルも外した方がいいと思います（特に
    コンソールボックスを戻す時、引っ掛けがある関係上）。
    シフトが「P」レンジのままだと、まず無理だと思うので、
    キーを挿し、イグニッションONにして、「シフト解除」
    ボタンを押して、「L」までシフトさせます。
    また、引き上げたハンドブレーキが邪魔だったりする
    ので、車が平地に停まってることを確認したうえで、
    ハンドブレーキを下ろしたり、シフトを「D」にしたり、
    色々動かしながら外します。
　　　　　　
クリックで拡大表示
  3.
　　　

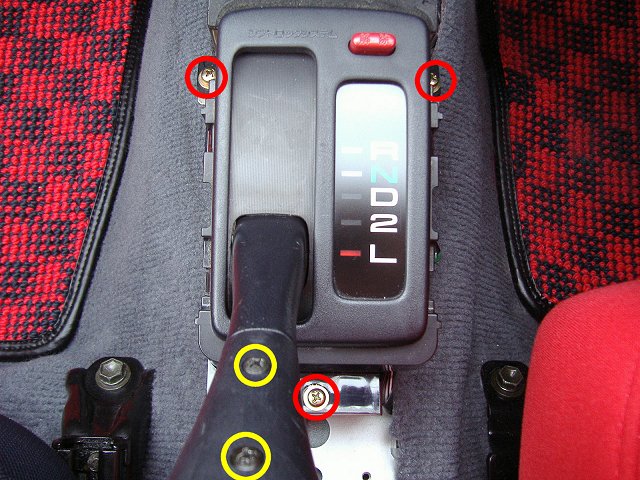

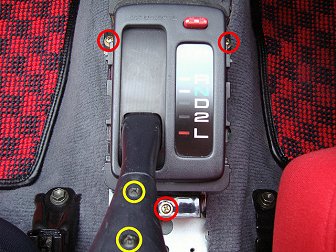

    シフトノブ自体は、黄色丸のネジを外せばいいんですが、
    O/Dスイッチの配線がつながっているため、
    このままでは外せません。
　　　
    そこで、赤丸のネジを外して、
    インジケーター（ATフィニッシャー）を持ち上げます。
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　　　　
クリックで拡大表示
  4.
　　　

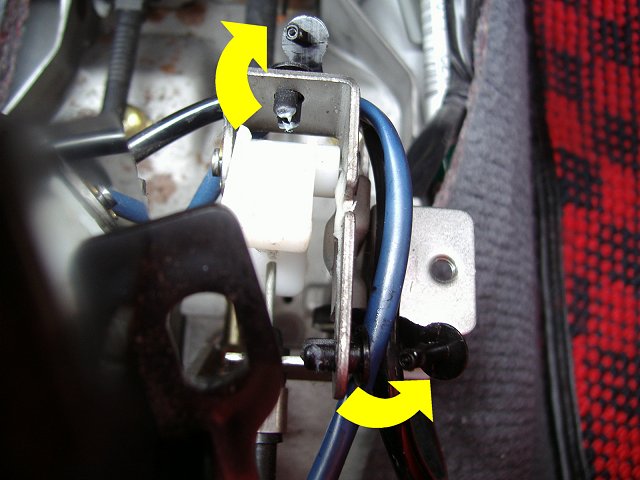

    青色のビニールで覆われた線が、
    O/Dスイッチの配線です。
　　　
    作業しやすいように、ストッパーを、
    ニッパーかなにかで引っ張って外しましょう。
　　　
    ちなみに、真ん中の白いパーツが、
    「シフト解除」ボタンを押した時に押される部分です。
　　　
　　　
　　　
　　　
　　　
　　　
　　　　　　
クリックで拡大表示
  5.
　　　

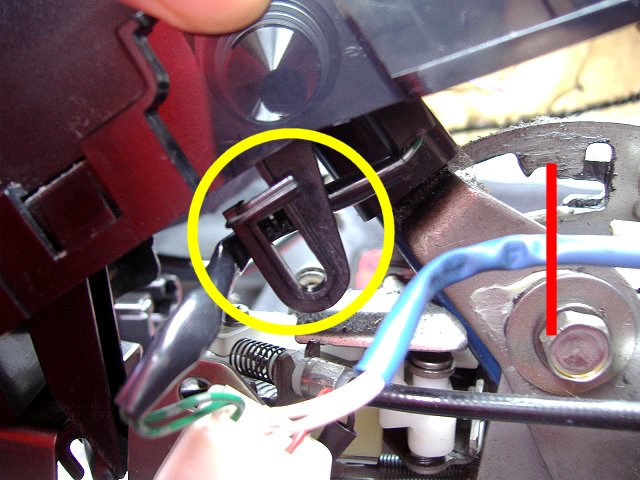

    インジケーターの方にも配線が引っ掛かけてあるので
    （黄色丸の部分）、作業しやすいように外しましょう。
　　　
    で、（どこでもいいと思いますが）
    自分は赤色の線の辺でカットしました。
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　　　　
クリックで拡大表示
  6.
　　　
    これでやっとシフトノブを外すことができました。
　　　
    場合によっては、「R」レンジや「L」レンジにする時に
    親指で押すノブボタンが、スプリングのせいで
    飛び出してくることがあるので注意してください。
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　　　　
クリックで拡大表示
  7.
　　　

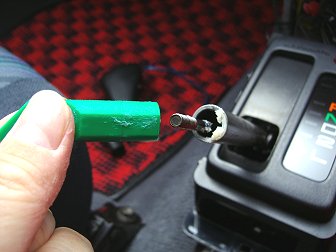

    さて、ここから実際に「LEVOC　ハイブリッドノブ」の
    取り付けに掛かりますが、説明書によると、
    メーカーはもちろんのこと、車種によって
    色々分類されるようなので、確認作業が必要です。
　　　

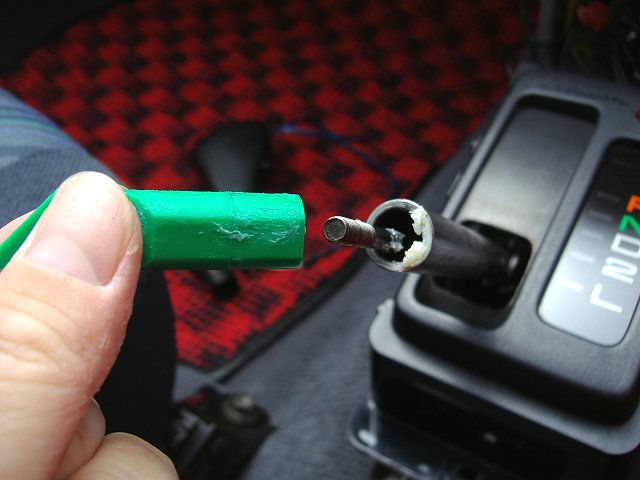

    スタの場合は、シャフトが直径15mmの円形で、
    ノブスリーブ（画像の緑色のパーツ）が取れるので、
    説明書でいうところの「T-A」になります。
    説明書には、純正のシフトノブに戻す際、高さ調整が
    楽に行えるよう、このノブスリーブが何回ねじ込んである
    のか数えながら外すように書いてあるのですが
    （ご丁寧にちゃんと説明書に何回か書く欄がある　笑）、
    自分は忘れてしまいました…r^_^;)。ま、まず戻すことは
    ないと思うので別にいいかなと…。
　　　　　　
クリックで拡大表示
  8.
　　　

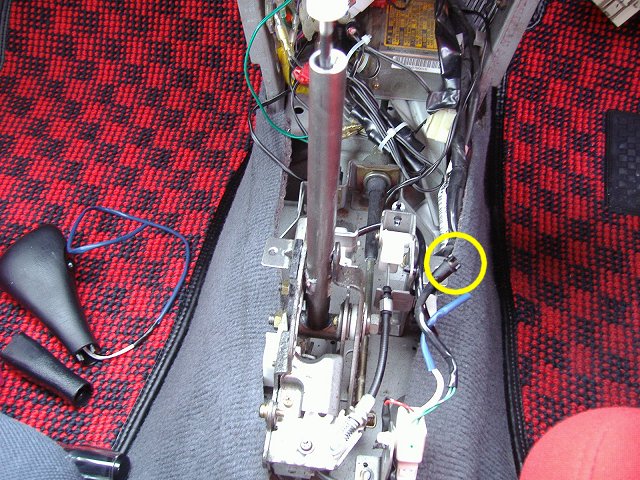

    シフトブーツを取り付ける関係上、
    自分はインジケーターも外してしまいました
    （詳しい理由は、パーツレビューの
      「コレミヤ　汎用シフトブーツ」をご参照）。
　　　
    ちなみに、黄色丸は、インジケーター部のイルミである、
    T5球用のソケットです。
    純正のダサイ緑色を変えたい人は、
    ここをLEDとかに替えるといいでしょう。
　　　
　　　
　　　
　　　
　　　
　　　　　　
クリックで拡大表示
  9.
　　　
    また画像がありませんが、
    「LEVOC　ハイブリッドノブ」をシャフトに差し込むに
    あたって、「T-A」（by 説明書）の場合、元々ノブの中に
    差してあった白い「軸アダプター」を、ペンチなどで一旦
    抜き取って、穴が1つだけの面を前に向けて差し直し、
    付属のネジで留めます。
    （O/D用リード線を挟み込まないよう注意）
　　　

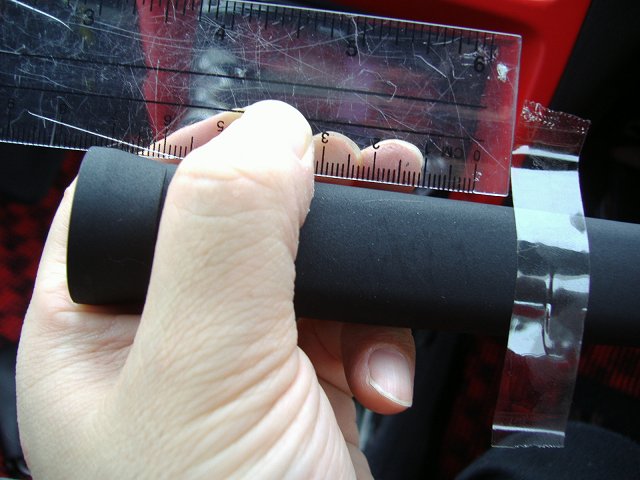

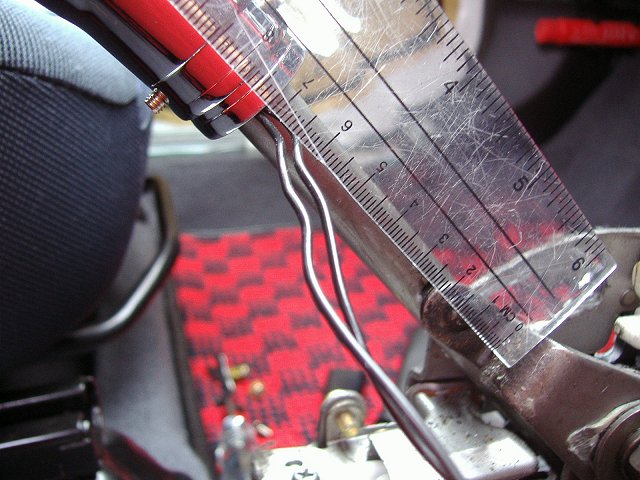

    で、この画像は、「LEVOC　ハイブリッドノブ」を
    シャフトに差し込んでも、下の方はどうしても
    シャフトが丸見えになってしまうので、
    それを隠す付属のシャフトブーツをカットするめに、
    長さを測っているとこです（大体8cmってとこです）。
　　　
　　　　　　
クリックで拡大表示
  10.
　　　
    手に持っているのがシャフトブーツです。
    セロテープで先程測った長さのとこに印をしてカットします
    （柔らかい素材なので、普通のハサミでカットできます）。
　　　
    が、しかし！　自分はシフトブーツを取り付けて隠すので、
    全く意味のないことにこの時点で気付き、
    結局このシャフトブーツは使いませんでした…r^_^;)
　　　
    ※シフトブーツを取り付ける場合でも、自分のように、
       シフトノブの方へシフトブーツを貼り付けない場合は、
       直径15mm程度のシャフトは細すぎて、シフトブーツが
       下に垂れ下がってきてしまうので、
       このシャフトブーツはあった方がいいと思います。
　　　
　　　　　　
クリックで拡大表示
  11.
　　　
    シフトノブを取り付けた後からでは、シフトブーツが
    入らないので、先にシャフトに通しておきます。
　　　

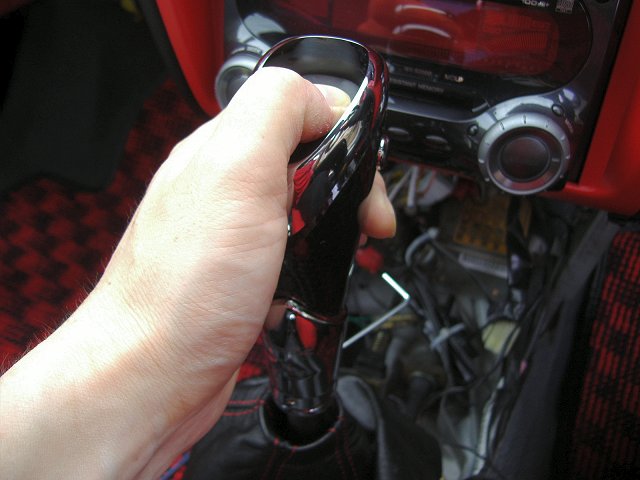

    で、この画像は何をしているのかというと、
    なぜか説明書には書いてなかったんですが、
    同商品を取り付けられてる方のサイトの情報によると、
    シフトノブを握ったままこのノブボタンを一番奥まで
    グッと押し込むと、シフトノブが少し上にスライドするので、
    その位置がシフトノブの最適な高さらしいので、
    位置決めをしてるとこです。
    位置が決まったら、借り留めしてあった
    3ヶ所のイモネジを均等に締めて固定します。
    締め終わったら、ちゃんとシフトチェンジ出来るか
    どうかを確認しておきましょう。
　　　　　　
クリックで拡大表示
  12.
　　　

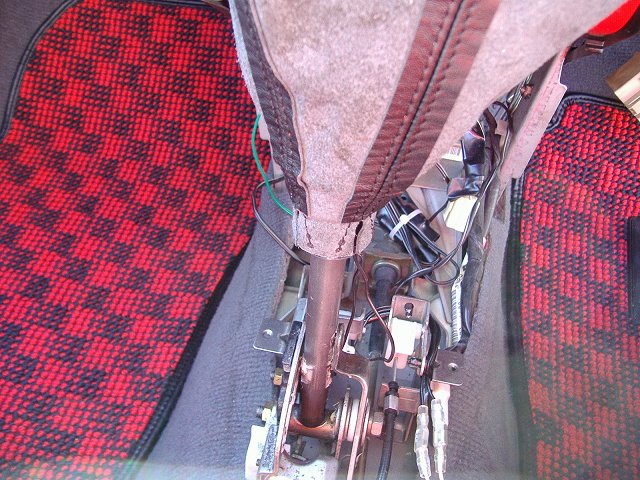

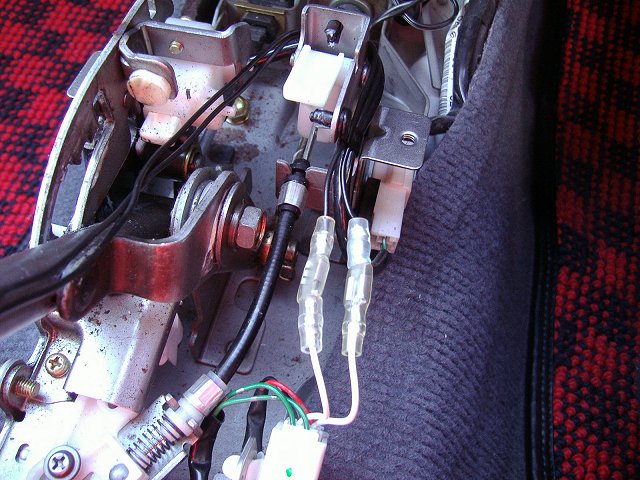

    O/Dスイッチの配線も、付属のギボシ端子で、
    忘れずに接続しておきます。
    （説明書にも書いてありますが、極性はありません）
　　　
    シフトチェンジの際に、配線が噛まないのも
    確認しておきましょう。
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　　　　
クリックで拡大表示
  13.
　　　

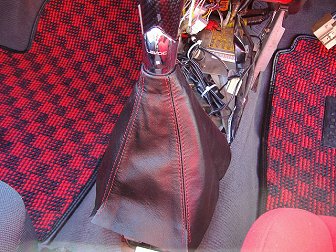

    自分の場合、シフトノブの下側を隠したかったため、
    シフトノブの方へ、両面テープにてシフトブーツを
    貼り付けます。
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　　　　
クリックで拡大表示

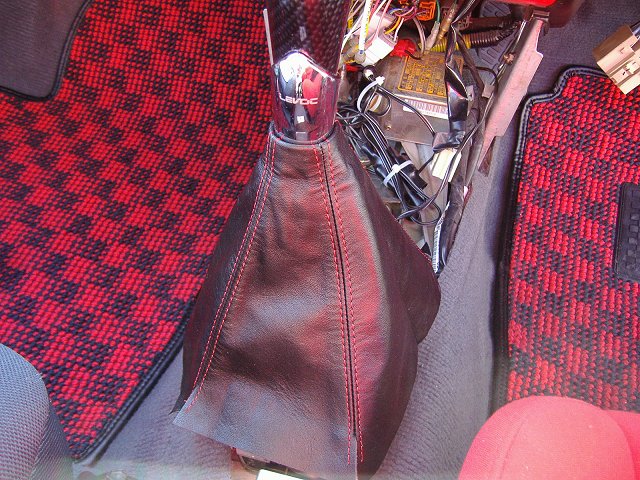

  14.
　　　
    で、折り返します。
　　　
    結局、ほとんどシフトノブの下側は
    隠れてないんですけどね…r^_^;)
　　　
    ※シフトブーツで隠れたため、本来なら貼り付けるはずの、
       「軸アダプター」固定ネジと、イモネジを隠すシール
       （どちらも付属品）は貼り付けてません。
　　　
　　　
　　　
　　　
　　　
　　　
　　　　　　
クリックで拡大表示
  15.
　　　

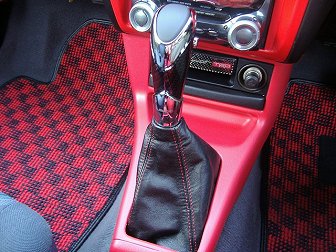

    コンソールボックスを元に戻して完成♪
　　　
    ま、元に戻すのも結構大変なんですが…r^_^;)
    特に塗装してるパーツばかりなんで、
    引っ掛かけたりして塗膜が剥げないように
    細心の注意を払いました（笑）
