クリックで拡大表示
  1.
　　　

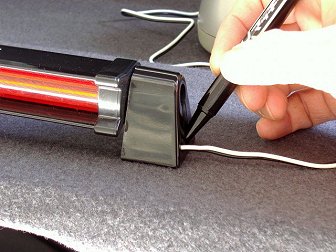

    トノボードに設置するため、位置決めをし、
    穴を開ける部分に印をします。
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　　　　
クリックで拡大表示
  2.
　　　

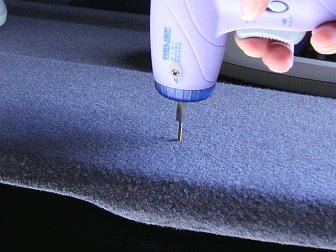

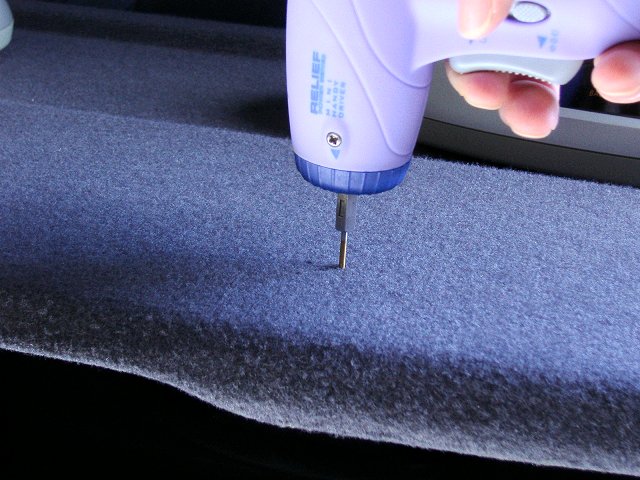

    電動ドリルで穴を開けます。
　　　
    ツィーター＆消火器の取り付けのとこでも使いましたが、
    1コ持ってるとなにかと便利だと思います。
    （ホームセンターで2～3,000円くらい）
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　　　　
クリックで拡大表示
  3.
　　　

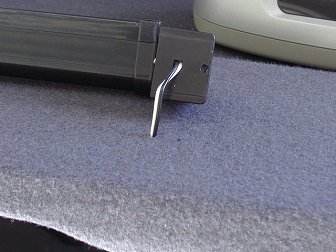

    ちなみに、最初の画像にもあるように、
    配線は横から出すようになってますが、
    配線を通すにはちょっと狭かったものの、
    真下にも穴があったので、穴を広げて
    配線を下に出して、見えないようにしました。
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　　　　
クリックで拡大表示
  4.
　　　

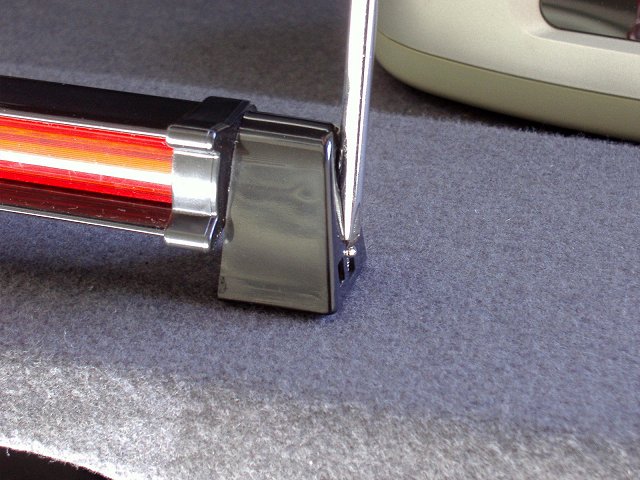

    付属のネジで留めます。
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　　　　
クリックで拡大表示
  5.
　　　

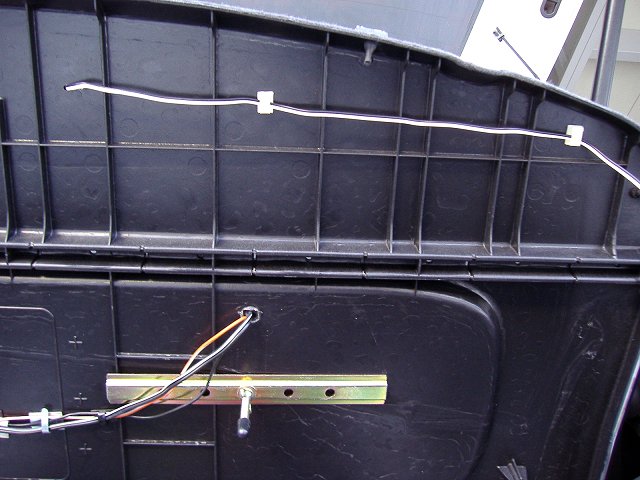

    トノボードの裏はこんな感じ。
    付属の配線止めで取りまとめます。
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　
　　　　　　
クリックで拡大表示
  6.
　　　

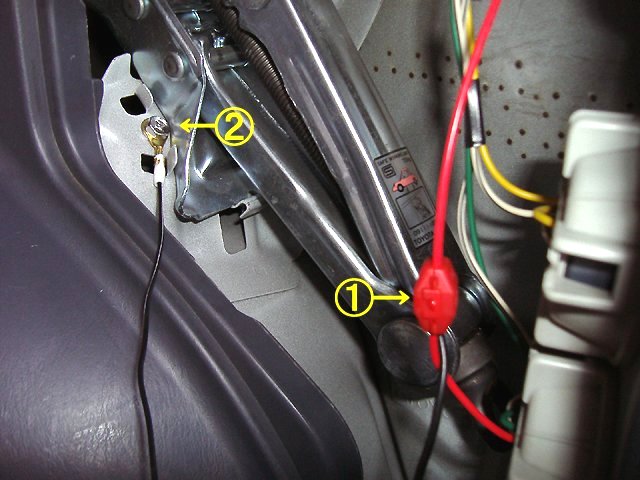

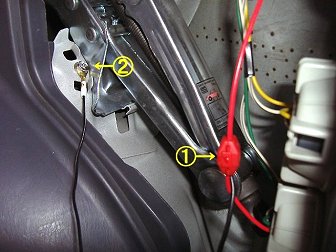

    ①＋配線は、「ブレーキ4灯」の際に追加した配線に、
    　 分岐タップにて配線。
　　　
    ②－配線は、ボディアースを取れるとこが
    　 画像のとこくらいしかなかったのでここへ。
    　 6φのネジで留めてますが、実際はスカスカです。
    　 でも8φじゃ太すぎなので（7φのネジって見たことが
    　 無い気がします…）、止むを得ずナットで裏から
    　 留めてます（指に両面テープ張って、
    　 そこへナットをくっつけて落ちないようにして
    　 締めました。結構苦労しました　笑）
　　　
　　　
　　　
　　　　　　
クリックで拡大表示
  7.
　　　

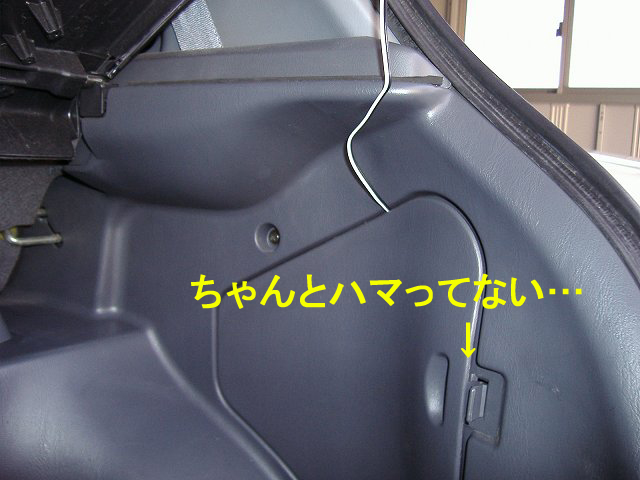

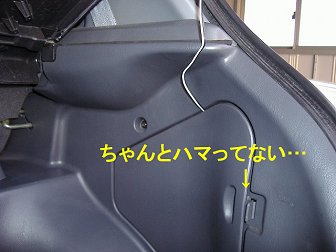

    カバーはなにも加工しなかったので、
    配線がある分、浮き上がってしまい、
    上のツメの部分がちゃんとハマってません…。
    中古車として購入してすぐショップにお願いして
    取り付けてもらったスピーカーのコードなんかは、
    リアタワーバーの付け根（リアのショックのアッパー部分）
    から一旦車内に引き込んで、左のテールランプに
    配線しているので、こちらも同じようにした方が
    いいかもしれません。
　　　
　　　
　　　
　　　
　　　
　　　　　　
クリックで拡大表示
  8.
　　　

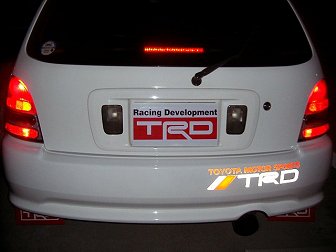

    とりあえず点灯確認して完成♪
　　　
    どうでもいいですが、1人でブレーキランプが
    光ったとこの撮影は難しいッスr^_^;)。
    実際、この撮影は、運転席を一番前まで動かし、
    中身の入ってるフロアジャッキの箱をその間に噛ませて、
    ブレーキを踏ませてます。
    普段、自分では見れないので、ある意味、
    貴重なショットです（笑）。
