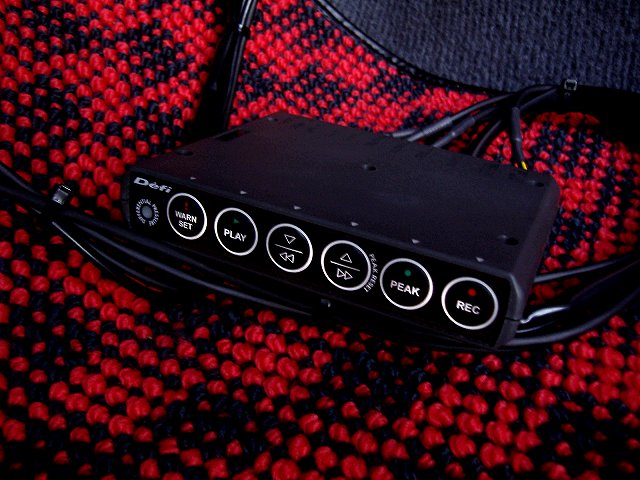

1. 　　　     パーツレビューでも書きましたが、     【みんカラ】の整備手帳などで分解してる人のレポートを     見ると、せっかく5ヶ所にチップLEDを取り付けれるように     なってるのに、3ヶ所しか付いてないため、     この画像のように、なんともボケたイルミになってます。 　　　     車内のイルミを赤に統一してることもあり、     赤のチップLEDにするとともに、     5ヶ所全てにチップLEDを付けたいと思います。 　　　 　　　 　　　 　　　 　　　 >> BACK

---

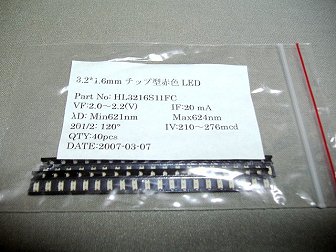

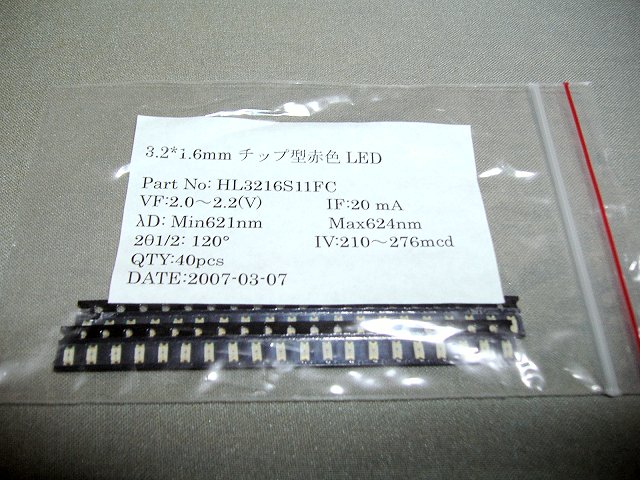

		2. 　　　     チップLEDといっても、色々ありますが、     自分がヤフオクで落札したのはコレです。 　　　     大きさは3.2*1.6mmで、4枚目の画像を見ていただければ     お分かりいただけるかと思いますが、最初からコントロール     ユニットに付いてるのと比べて、かなり小さいです。     もっと大きいのにすればよかったなと…r^_^;) 　　　     秋葉原で購入された他の方の整備手帳を見ると、     ホントは、明るさを示す光度が最大「350mcd」のモノが     欲しかったのですが、探し方が悪かったのか、     ヤフオク、並びに通販で扱ってるので最高なのは、     この「210〜276mcd」のモノしかなかったです。 　　　 >> BACK

---

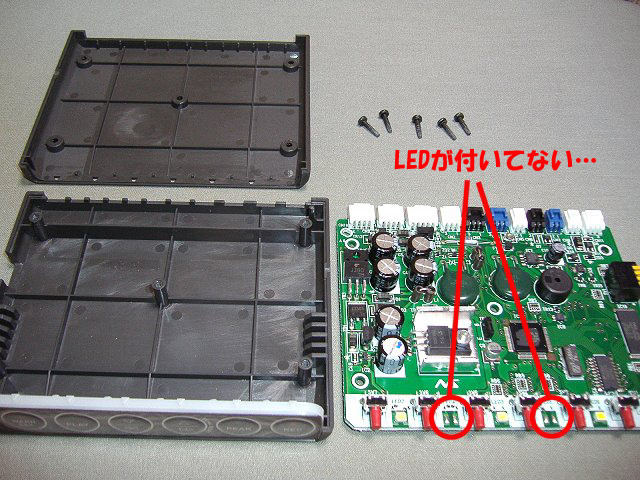

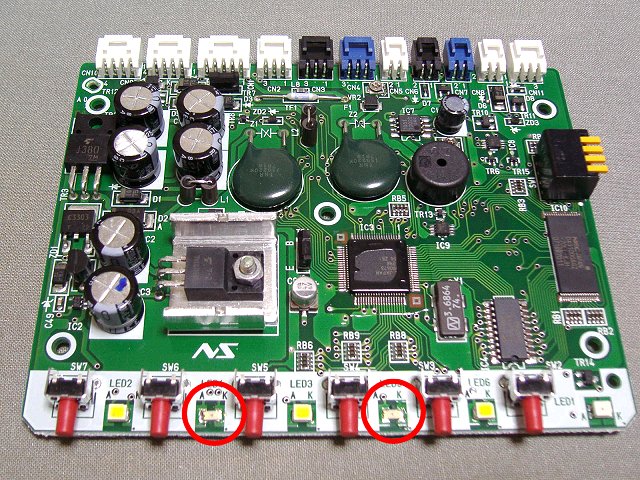

		3. 　　　     分解するには、ネジ5本を外すだけです。 　　　     【注意！】     分解すると補償の対象外になりますので、     あくまで自己責任でお願い致します。 　　　     ご覧の通り、せっかく5ヶ所取り付けれるように     なってるのに、実際は3ヶ所しかチップLEDがありません。     （コスト削減でしょうか？笑）     ここも含め、5ヶ所全てにチップLEDを付けたいと思います。 　　　 　　　 　　　 　　　 >> BACK

---

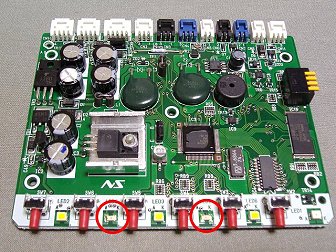

		4. 　　　     とりあえず、元々無かった2ヶ所へハンダ付けします。     （ハンダは、新たに追加せず、基盤にあるのを溶かすだけ）     ピンセットでつまみながらの作業になります。     手がプルプル震えました（笑） 　　　     この基盤には、プラスを表すアノードの「A」と、     マイナスを表すカソードの「K」が親切に表示されており、     チップLEDにもプラスからマイナスへの流れを示す矢印が     刻印されてて、矢印の向いた方をカソード側に付ければ     いいので、電装系に疎い自分でも、プラスマイナスを     間違うことなく、取り付けることができました(^-^)v 　　　     ちなみに、ここの2ヶ所はセット（？）になっていて、     両方付けないと点灯しませんのでご注意ください。 >> BACK

---

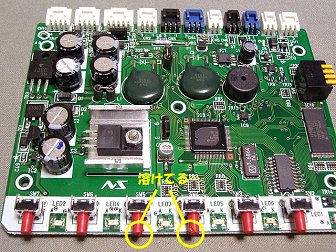

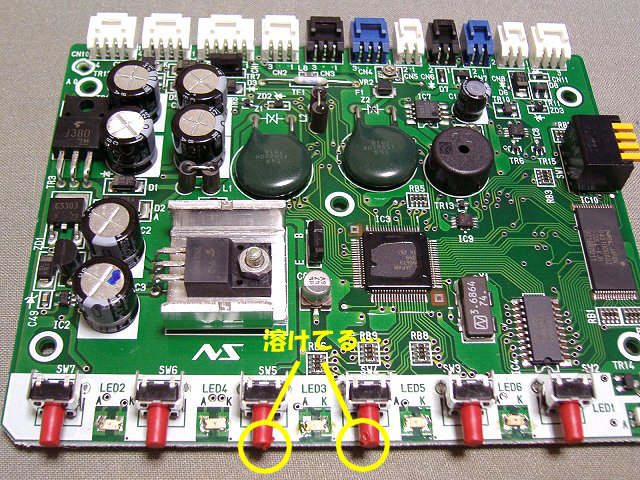

		5. 　　　     作業途中の写真がありませんが、     元々付いてたLEDは、デザインカッターを     基盤とLEDの間に差し込み、コテでハンダを溶かすのと     同時に、テコの原理でひねれば片側が浮くので、     あとはピンセットでつまみながら、もう片方のハンダを     溶かせば、取り外すことができます。 　　　     この画像は5ヶ所全て交換し終えた状態ですが、     よく見ると、赤色のスイッチ部分をコテで     溶かしてしまいました（黄色丸のとこ）。     まぁ、ここは隠れるとこなので、よしとしますr^_^;) 　　　 　　　 　　　 　　　 >> BACK

---

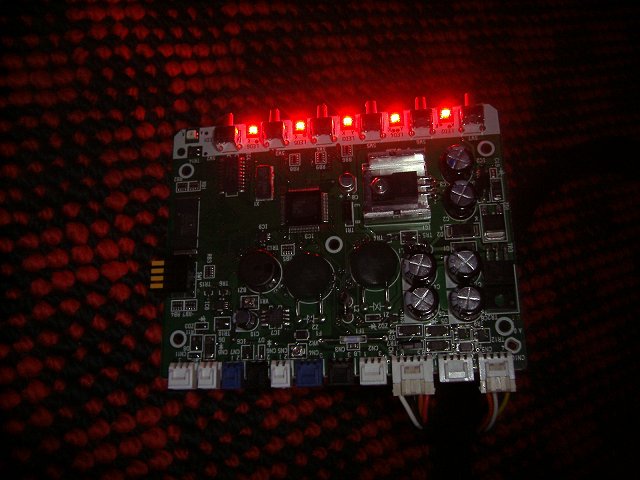

		6. 　　　     とりあえず、点灯確認します。     ファイヤー！     ちゃんと5つとも点灯してくれました(^ ^ゞ 　　　 　　　 　　　 　　　 　　　 　　　 　　　 　　　 　　　 　　　 　　　 >> BACK

---

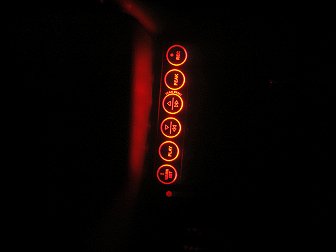

		7. 　　　     カバーを元通りに戻して、任意の場所に     コントロールユニットを貼り付けて完成です♪ 　　　     光の届かない両端に若干ムラがありますが、     そんなに気になるほどではありません。 　　　     この画像だとオレンジにしか見えませんが、     実際はもうちょっと赤いです(;^_^Aアセアセ     これで車内の他のイルミと統一させることが     できました(^-^)v 　　　     白のままでいいという人も、間の2ヶ所を追加するだけで、     ムラなく発光してくれますんで、     是非チャレンジしてみてください☆ >> BACK
